Plane Deine Solaranlage: Infrastruktur & Modulanordnung

Prüfe im Vorfeld Deine vorhandene Infrastruktur, damit die Montage und Installation Deiner Solaranlage mit String-Wechselrichter reibungslos abläuft.

• Plane im Vorfeld, wie Du die Module anordnest. Wenn Dein Dach über Entlüftungsrohre, Dachfenster oder Gauben verfügt, kannst Du unter Umständen nicht alle Module nebeneinander anbringen. Lege Deine Modulgruppen nach folgenden Kriterien an:
  • Nutze hierfür die Möglichkeit, verschiedene Modulgruppen anzulegen. Mit diesen legst Du fest, wie viele Module Du in der gewünschten Gruppe benötigst, ob die Anordnung horizontal (Landscape) oder vertikal (Portrait) erfolgen soll und welchen Montageort Du planst.

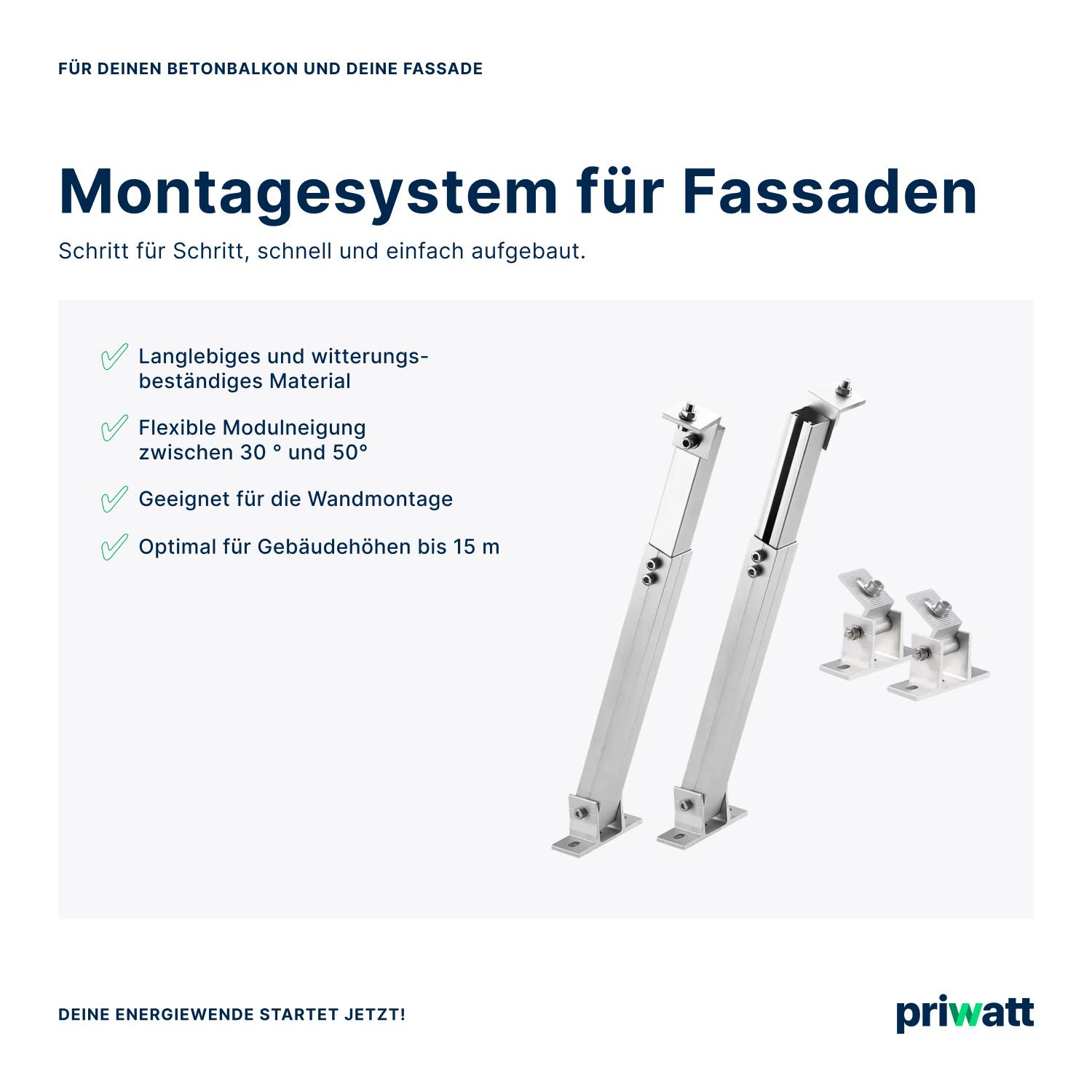

  • Durch die Auswahl verschiedener Halterungen je Modulgruppe ist es möglich, die Module auch z. B. auf dem Hausdach und zusätzlich an der Fassade, dem Carport oder im Garten anzubringen.
  • Berücksichtige auch, dass Deine String-Anlage nur über zwei MPP-Tracker verfügt. Im Idealfall werden z. B. die Module auf dem Dach mit einem MPP-Tracker und die Module auf dem Carport mit dem zweiten MPP-Tracker verbunden. Du kannst die einzelnen Modulgruppen also individuell zu einem Strang zusammenfassen.
• Für die jeweilige Modulgruppe mit String-Wechselrichter benötigst Du ggf. in Deinem Zählerschrank Platz für den Smart Power Sensor. Die Schutzschalter für die PV-Anlage können ebenfalls dort oder auch in einem zusätzlichen Schrank untergebracht werden.
• Prüfe außerdem die Statik Deines Dachs, denn das muss in Zukunft das zusätzliche Gewicht der PV-Anlage tragen. Hierbei solltest Du auf eine Fachkraft zurückgreifen.
• Lege im Vorfeld fest, in welchem Raum und an welcher Wand der Wechselrichter angebracht werden kann.
• Finde einen geeigneten Platz, an dem der Speicher Deiner Solaranlage untergebracht werden kann.

Wichtige Hinweise zur Montage und Installation Deiner Solaranlage

• Die Montage der Halterungen samt Solarmodule sowie das Verbinden der Module via MC4-Stecker untereinander kannst Du selbst durchführen. Der Anschluss der Solarmodule an den Wechselrichter darf nur von einer Fachkraft durchgeführt werden.
• Die PV-Anlage darf nur durch eine bei Deinem Netzbetreiber gelistete Elektrofachkraft in Betrieb genommen werden.
• Bis zu einer Ausgangsleistung von 4,6 kW am Wechselrichter wird der Strom in der Regel einphasig eingespeist. Bei größeren PV-Anlagen wird der Strom dreiphasig eingespeist.
• Der Wechselrichter ist nach IP65 zertifiziert und kann sowohl im Innen-, als auch Außenbereich angebracht werden. Vermeide allerdings, dass der Wechselrichter der direkten Sonneneinstrahlung sowie Witterung ausgesetzt ist und stelle sicher, dass eine Überdachung vorhanden ist.
• Stelle sicher, dass in alle Richtungen um den Wechselrichter mindestens 60 cm Abstand vorhanden sind.
• Der Wechselrichter muss mit einer Befestigungsplatte vertikal an der Hauswand (max. 15° Neigung) angebracht werden.
• Die Module in einer Modulgruppe liegen alle genau nebeneinander. Um die Abstände zwischen den Solarmodulen selbst zu verändern, kannst Du mehrere Modulgruppen erstellen.

Bitte beachten: Wichtige Sicherheitshinweise

• Beachte, dass die Inbetriebnahme und der Anschluss an das Stromnetz nur durch von Deinem Netzbetreiber zertifizierten Fachpersonal durchgeführt werden darf.
• Verwende das System nur in der vom Hersteller angegebenen Weise. Andernfalls besteht die Gefahr eines Stromschlags.
• Öffne unter keinen Umständen die Abdeckung Deines Wechselrichters.
• Bringe unbedingt eine für die Feuerwehr gut sichtbare Warntafel über das Vorhandensein einer PV-Anlage an.

STC Daten (Standard Test Conditions)

• Datenblatt für SUNPRO SPDG-N108M10

Der String-Wechselrichter: Huawei SUN2000

• Datenblatt für Huawei SUN2000 String-Wechselrichter bis 16 Module
• Datenblatt für Huawei SUN2000 String-Wechselrichter ab 17 Modulen

Dein Smart Power Sensor: DTSU666-H

• Datenblatt für Smart Power Sensor DTSU666-H

• Datenblatt für Batteriespeicher LUNA2000
