Leerlaufspannung bei Solarmodulen – Alles was Du wissen musst

Die Leerlaufspannung (VOC) ist die maximale Spannung, die Dein PV-Modul erreicht, wenn kein Strom fließt, also wenn kein Wechselrichter oder Verbraucher angeschlossen ist. Bei Standard-Testbedingungen (STC: 1.000 W/m² Einstrahlung, 25 °C Zelltemperatur) liegt der Wert eines typischen PV-Moduls zwischen 35 und 55 Volt. Das klingt erstmal nach viel, ist aber völlig normal und sogar wichtig für die Planung von PV-Anlagen.

In diesem Artikel erfährst Du, warum die Leerlaufspannung überhaupt entsteht, welche Faktoren sie beeinflussen und worauf Du achten solltest. Außerdem zeigen wir Dir, wie Du die VOC richtig misst und welche Sicherheitsaspekte wirklich relevant sind.

Warum die Leerlaufspannung eines PV-Moduls oft beunruhigend wirkt

Viele Betreiberinnen und Betreiber von Balkonkraftwerken oder Solaranlagen sind erstmal irritiert, wenn sie erfahren, dass ihre Solarmodule auch ohne laufende PV-Anlage Spannung aufbauen. Da steht das PV-Modul in der Sonne, der Wechselrichter ist aus, und trotzdem zeigt das Multimeter eine Spannung an.

Ist das nicht gefährlich? Nein, das ist völlig normal und unbedenklich. Sobald Sonnenlicht auf eine Solarzelle trifft, entsteht durch den photovoltaischen Effekt eine elektrische Spannung. Das passiert automatisch, ganz ohne Dein Zutun.

Das häufigste Missverständnis ist die Verwechslung von Spannung und Gefahr.

• Spannung allein ist nicht gefährlich, erst wenn Strom fließt (also wenn ein Stromkreis geschlossen wird), kann es kritisch werden.
• Dein Modul ohne Last ist also ungefähr so „gefährlich” wie eine Steckdose, in die nichts eingesteckt ist.

Übrigens nutzen Fachleute die Leerlaufspannung sogar gezielt: Bei Wartungsarbeiten, Sicherheitstests und vor der Inbetriebnahme wird die VOC gemessen, um die maximale Leistung und einwandfreie Funktion aller Komponenten zu prüfen. Die Leerlaufspannung ist also kein Problem, sondern ein wichtiger Kennwert von Photovoltaikanlagen.

Die entscheidenden Faktoren der Leerlaufspannung

Die Leerlaufspannung ist kein starrer Wert aus dem Datenblatt, sondern verändert sich je nach Bedingungen. Fünf Parameter bestimmen maßgeblich, wie hoch die VOC Deiner PV-Module tatsächlich ist:

• Sonneneinstrahlung: Die VOC benötigt eine gewisse Menge an Photonen, um sich vollständig aufzubauen. Anders als der Kurzschlussstrom (ISC), der direkt proportional zur Einstrahlung ist, reagiert die Leerlaufspannung deutlich träger. Erst bei sehr schwacher Einstrahlung, etwa bei starker Bewölkung oder in der Dämmerung, sinkt die VOC merklich ab.
• Temperaturabhängigkeit: Der wichtigste Einflussfaktor überhaupt. Je kälter das Modul, desto höher die Spannung, und umgekehrt. Der Temperaturkoeffizient (TK_VOC) gibt an, wie stark sich die Leerlaufspannung pro Grad Celsius verändert. Typische Werte für kristalline Siliziummodule liegen zwischen −0,25 %/°C und −0,35 %/°C.
• Anzahl und Verschaltung der Solarzellen: Je mehr Zellen in Reihe geschaltet sind, desto höher die Gesamtspannung des Moduls. Bei Reihenschaltung mehrerer Module im Strang addieren sich die einzelnen VOC-Werte.
• Alterung und Degradation: Mit der Zeit können Mikrorisse, Korrosion oder defekte Bypass-Dioden die Leerlaufspannung beeinflussen. Meist zeigt sich das durch erhöhte Leckströme oder reduzierte Isolation.
• Verschattung und Verschmutzung: Teilweise Verschattung aktiviert die Bypass-Dioden im Modul. Im Leerlauf wirkt sich das kaum aus, aber bei defekten Dioden können Hotspots entstehen. Verschmutzung wirkt ähnlich wie Schatten und kann bei starker Beeinträchtigung die VOC leicht senken.

Wie sich Temperatur auf die Leerlaufspannung auswirkt

Der Temperaturkoeffizient ist der Schlüssel zum Verständnis der Leerlaufspannung im realen Betrieb. Er beschreibt, um wie viel Prozent sich die VOC pro Grad Temperaturänderung verändert, ausgehend von den Standard-Testbedingungen bei 25 °C.

Nehmen wir ein konkretes Beispiel: Dein Modul hat eine VOC_STC von 48 V und einen Temperaturkoeffizienten von −0,30 %/°C. An einem frostigen Wintertag mit −10 °C Modultemperatur ergibt sich eine Temperaturdifferenz von −35 K gegenüber den 25 °C STC.

Die Berechnung: VOC_max = 48 V × [1 + (−0,0030 × (−35))] = 48 V × 1,105 ≈ 53 V

Das sind rund 10 % mehr als im Datenblatt angegeben! Im Sommer bei 70 °C Modultemperatur (ja, schwarze Module auf dem Dach werden richtig heiß) sinkt die Spannung dagegen auf etwa 43 V.

Diese Schwankungen sind völlig normal und müssen bei der Planung berücksichtigt werden. Besonders an kalten, klaren Wintermorgen erreichen Deine Module die höchsten Spannungswerte, genau dann, wenn die Einstrahlung stark ist und die Temperaturen noch niedrig sind.

Die Formel für die maximale Leerlaufspannung lautet: VOC_max = VOC_STC × [1 + TK_VOC × (T_min − 25 °C)]

Für die Planung solltest Du mit der niedrigsten erwarteten Temperatur Deiner Region rechnen, in Deutschland typischerweise zwischen −10 °C und −20 °C.

Leerlaufspannung verschiedener PV-Modul Typen im Detail

Die Zelltechnologie beeinflusst nicht nur die Effizienz, sondern auch die Leerlaufspannung pro Zelle und deren Temperaturverhalten. Moderne Technologien bieten hier einige Vorteile.

• Monokristalline PERC-Module sind der aktuelle Standard bei Balkonkraftwerken. Sie erreichen typischerweise 0,65 bis 0,68 V pro Zelle und haben Temperaturkoeffizienten um −0,30 bis −0,35 %/°C.
• Polykristalline Module liegen bei der Spannung pro Zelle etwas niedriger (ca. 0,60 bis 0,65 V) und haben ähnliche Temperaturkoeffizienten. Sie werden bei neuen Anlagen aber kaum noch eingesetzt.
• TOPCon-Module (Tunnel Oxide Passivated Contact) erreichen höhere Spannungen pro Zelle (ca. 0,70 bis 0,73 V) und bessere Temperaturkoeffizienten um −0,26 bis −0,30 %/°C. Das bedeutet: mehr Leistung bei Hitze und stabilere Erträge über den Tag.
• HJT-Module (Heterojunction Technology) sind die Spitzenreiter mit Spannungen von 0,72 bis 0,75 V pro Zelle und exzellenten Temperaturkoeffizienten von nur −0,24 bis −0,26 %/°C. Sie verlieren bei Wärme am wenigsten Leistung.

Unterschiede zwischen VOC und Nennleistung

Ein häufiges Missverständnis: Die Nennleistung Deines Moduls (z.B. 430 Watt) wird nicht bei Leerlaufspannung erreicht. Das wäre auch physikalisch unmöglich, bei VOC fließt ja kein Strom, also ist die Leistung gleich null (Leistung = Spannung × Strom).

Die maximale Leistung wird am sogenannten Maximum Power Point (MPP) erreicht. Dort liegt die Spannung (Vmp) typischerweise 15–20 % unter der Leerlaufspannung. Gleichzeitig fließt ein hoher Strom (Imp), was zusammen die maximale Leistung ergibt.

Dein Wechselrichter/Hybridspeicher ist mit MPP-Trackern ausgestattet, die ständig den optimalen Arbeitspunkt sucht. Sie passen Last und Spannung so an, dass Deine Module immer möglichst nahe am Maximum Power Point arbeiten, egal ob morgens, mittags oder bei Bewölkung.

Sicherheitsaspekte und Auswirkungen auf die Verkabelung

Die Leerlaufspannung ist ein zentraler Parameter für die Sicherheit Deiner PV-Anlage. Alle Komponenten, vom Kabel über die Steckverbinder bis zum Wechselrichter, müssen für die maximal mögliche Spannung ausgelegt sein.

• Sicherheitsstandards: In Deutschland gelten die VDE-Normen (VDE 0100 Teil 712) und europäische Standards wie IEC 61215 und IEC 61730. Diese schreiben unter anderem Isolationstests, Spannungsgrenzen und Schutzmaßnahmen vor.
• Kabel und Steckverbinder: PV-Kabel müssen für die Systemspannung plus Sicherheitsmarge ausgelegt sein. Standard-Solarkabel (PV1-F) sind für 600 V oder 1000 V DC zugelassen, UV-beständig und doppelt isoliert. Die MC4-Steckverbinder an Deinem Balkonkraftwerk sind ebenfalls für hohe DC-Spannungen konzipiert.
• DC-Schalter: Gleichstrom ist beim Unterbrechen kritischer als Wechselstrom, weil Lichtbögen länger bestehen können. Deshalb haben DC-Schalter größere Kontaktabstände und spezielle Löschkammern. Trenne niemals stromführende DC-Verbindungen unter Last!
• Brandschutz: Bei korrekter Installation und hochwertigen Komponenten ist das Brandrisiko minimal. Probleme entstehen meist durch fehlerhafte Verkabelung, beschädigte Isolation oder minderwertige Steckverbinder. Achte daher auf zertifizierte Produkte und eine saubere Installation.
• Bei Defekten oder Kurzschlüssen: Ein Kurzschluss im DC-Bereich führt zum Kurzschlussstrom (Isc), nicht zur Leerlaufspannung. Die Spannung bricht dabei zusammen, während der Strom sein Maximum erreicht. Moderne Wechselrichter erkennen solche Situationen und schalten ab.

Auswirkungen auf die Alterung der Photovoltaikanlage oder eines Balkonkraftwerks

Hohe Spannungen belasten die Komponenten Deiner Anlage, allerdings weniger dramatisch, als Du vielleicht denkst. Die Alterung wird vor allem durch wiederkehrende Temperaturwechsel verursacht, nicht durch die Spannung selbst.

• Thermische Zyklen: Tag für Tag erwärmen sich Deine Module bei Sonneneinstrahlung und kühlen nachts wieder ab. Diese Materialdehnung und -kontraktion führt über Jahre zu Mikrorissen in den Zellen und Ermüdung der Lötverbindungen.
• Wechselrichter und Verkabelung: Moderne Wechselrichter sind für 20+ Jahre Betrieb ausgelegt. Die Eingangsspannung sollte aber nie die Maximalwerte überschreiten, sonst altern die Leistungshalbleiter schneller.
• Bypass-Dioden: Diese Schutzkomponenten in den Modulen sind besonders anfällig. Bei Verschattung oder Defekten können sie überhitzen und ausfallen. Regelmäßige Kontrolle per Thermografie kann Probleme früh erkennen.
• Anzeichen für alterungsbedingte Veränderungen: Sinkende VOC-Werte über die Jahre, erhöhte Streuung zwischen Modulen im String oder abnehmende Isolationswiderstände deuten auf Alterung hin. Eine jährliche Spannungsmessung hilft, den Zustand Deiner Anlage zu überwachen.

Richtige Messung und Optimierung der Leerlaufspannung

Die Messung der Leerlaufspannung ist einfacher als Du denkst, und liefert wertvolle Informationen über den Zustand Deiner Module.

Schritt-für-Schritt Anleitung:

1. Trenne das Modul oder den String vom Wechselrichter (DC-Seite)
2. Warte, bis die Module volle Sonneneinstrahlung haben
3. Stelle Dein Multimeter auf DC-Spannungsmessung (Bereich > erwartete VOC)
4. Miss zwischen Plus- und Minuspol des Moduls/Strings
5. Notiere den Wert und die ungefähre Modultemperatur

Ein digitales Multimeter mit DC-Messbereich bis mindestens 100 V (bei Einzelmodulen) oder 600 V (bei Strings). Isolierte Messleitungen und Handschuhe erhöhen die Sicherheit. Die aussagekräftigsten Messungen gelingen bei klarem Himmel und voller Sonneneinstrahlung. Für Worst-Case-Werte (maximale VOC) misst Du an kalten, sonnigen Wintertagen. Vergleiche Deinen Messwert mit dem Wert auf den Moduldatenblättern, angepasst an die aktuelle Temperatur. Abweichungen von mehr als 5 % können auf Probleme hindeuten. Bei mehreren Modulen im String sollten alle ähnliche Einzelwerte zeigen.

Wann zum Fachmann: Wenn die gemessene Spannung deutlich von den erwarteten Werten abweicht, wenn Du große Unterschiede zwischen Modulen feststellst oder wenn Du Dir bei der Messung unsicher bist – dann lieber einen Profi hinzuziehen.

Was passiert bei Ausfall einzelner Anlagenkomponenten

Nicht alles läuft immer nach Plan. So verhält sich die Leerlaufspannung bei verschiedenen Ausfallszenarien:

• Wechselrichterausfall: Wenn Dein Wechselrichter ausfällt oder abschaltet, stehen die Module ohne Last in der Sonne. Die volle Leerlaufspannung baut sich auf, aber das ist kein Problem für die Module. Sie sind dafür ausgelegt. Der Wechselrichter selbst wird nicht belastet, weil kein Strom fließt.
• Defekte Bypass-Dioden: Bypass-Dioden schützen einzelne Zellbereiche bei Verschattung. Bei einem Kurzschluss der Diode sinkt die Modulleistung dauerhaft und die VOC kann leicht reduziert sein. Bei einer offenen (defekten) Diode fehlt der Schutz, das kann bei Teilverschattung zu Hotspots führen.
• Stringausfall: Fällt ein Modul im String aus oder ist die Verkabelung unterbrochen, liefert der restliche String weiterhin Spannung. Die Gesamtstringanspannung sinkt entsprechend. Der Wechselrichter erkennt das meist und passt den MPP an.
• Notabschaltung und Sicherheitsmechanismen: Moderne Balkonkraftwerke haben integrierte Schutzfunktionen. Bei Überspannung, zu hohem Strom oder Netzausfall schaltet der Wechselrichter automatisch ab. Einige Systeme haben zusätzliche DC-Schalter für manuelle Trennung.
• Monitoring und Fehlererkennung: Per App oder Portal kannst Du bei vielen Wechselrichtern die aktuellen Spannungswerte überwachen. Plötzliche Änderungen oder ungewöhnliche Werte sind oft erste Hinweise auf Probleme.

Sicherheitstests und Zertifizierungen bei priwatt

Bevor ein Solarmodul auf den Markt kommt, durchläuft es umfangreiche Tests. Bei priwatt achten wir besonders darauf, dass alle Komponenten höchste Sicherheitsstandards erfüllen.

IEC 61215 – Design Qualification: Dieser internationale Standard prüft die grundlegende Funktionsfähigkeit und Langzeitbeständigkeit von PV-Modulen. Dazu gehören Tests bei offenen Stromkreisen, Isolationsprüfungen und die Bestimmung der Temperaturkoeffizienten über einen Bereich von mindestens 40 K.

IEC 61730 – Safety Qualification: Hier geht es um die Sicherheit. Die Module werden auf elektrische Isolation, mechanische Stabilität und Brandverhalten geprüft. Die Datenblätter müssen VOC-Werte, Toleranzen und Sicherheitsnachweise dokumentieren.

Deutsche Normen: In Deutschland gelten zusätzlich die VDE-Normen. Für Balkonkraftwerke (Stecker-Solargeräte) gibt es seit 2024 eigene Produktstandards (VDE-AR-N 4105), die unter anderem Anforderungen an Steckverbinder und Sicherheitsabschaltung definieren.

Qualitätskontrolle bei priwatt: Alle unsere Module stammen von zertifizierten Herstellern und werden vor dem Verkauf auf korrekte Kennwerte geprüft. Die Dokumentation enthält immer die vollständigen elektrischen Parameter.

Langzeittests: Neben den Standard-Zertifizierungen führen renommierte Hersteller erweiterte Tests durch, etwa beschleunigte Alterungstests, Hagelschlagsimulationen und thermische Zyklen über tausende Stunden.

Fazit: Leerlaufspannung verstehen und nutzen

Die Leerlaufspannung ist kein Grund zur Sorge, sondern ein wichtiger Kennwert Deiner Anlage. Wenn Deine Module ohne Last in der Sonne stehen, bauen sie zwar die maximale Spannung auf – aber ohne Stromfluss passiert nichts Gefährliches.

Die wichtigsten Erkenntnisse:

• VOC ist die Spannung ohne Last und im Normalbetrieb völlig unbedenklich
• Die Temperatur ist der wichtigste Einflussfaktor: kalt = höhere Spannung
• Alle Komponenten müssen für die VOC_max bei niedrigen Temperaturen ausgelegt sein
• Moderne Zelltechnologien wie TOPCon und HJT bieten bessere Temperaturkoeffizienten
• Regelmäßige Spannungsmessungen helfen, den Anlagenzustand zu überwachen

Bei einer gut geplanten Anlage mit aufeinander abgestimmten Komponenten musst Du Dir über die Leerlaufspannung keine Gedanken machen. Achte beim Kauf auf zertifizierte Produkte und komplette Sets, dann sind alle Spannungsgrenzen automatisch eingehalten.

priwatt Balkonkraftwerke nach Montageort

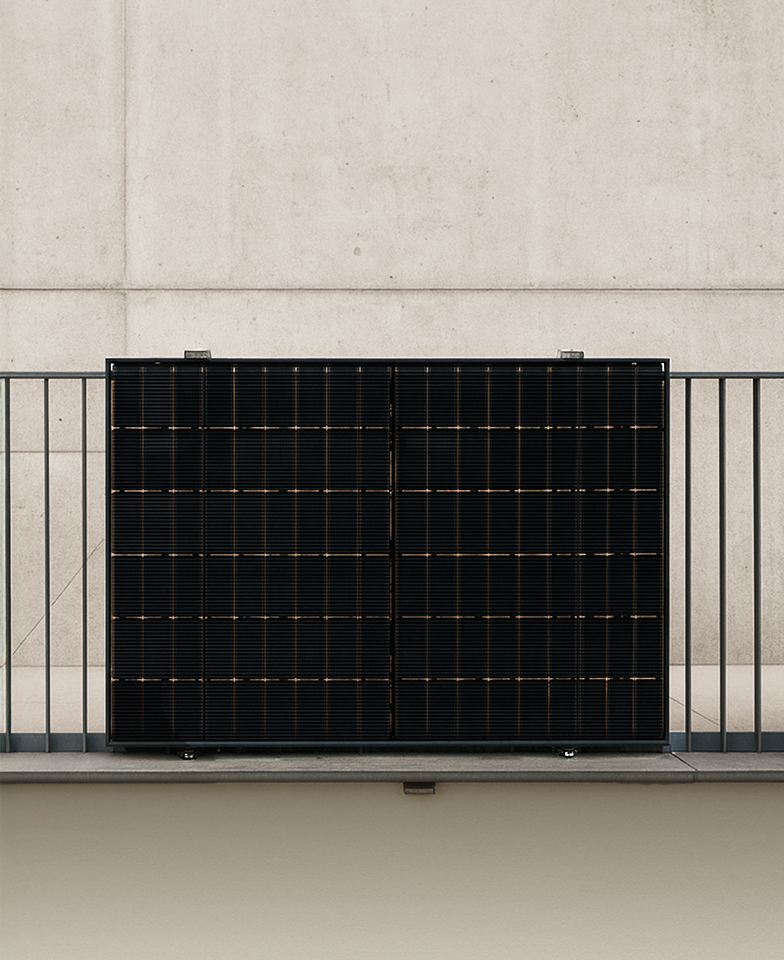

Balkon

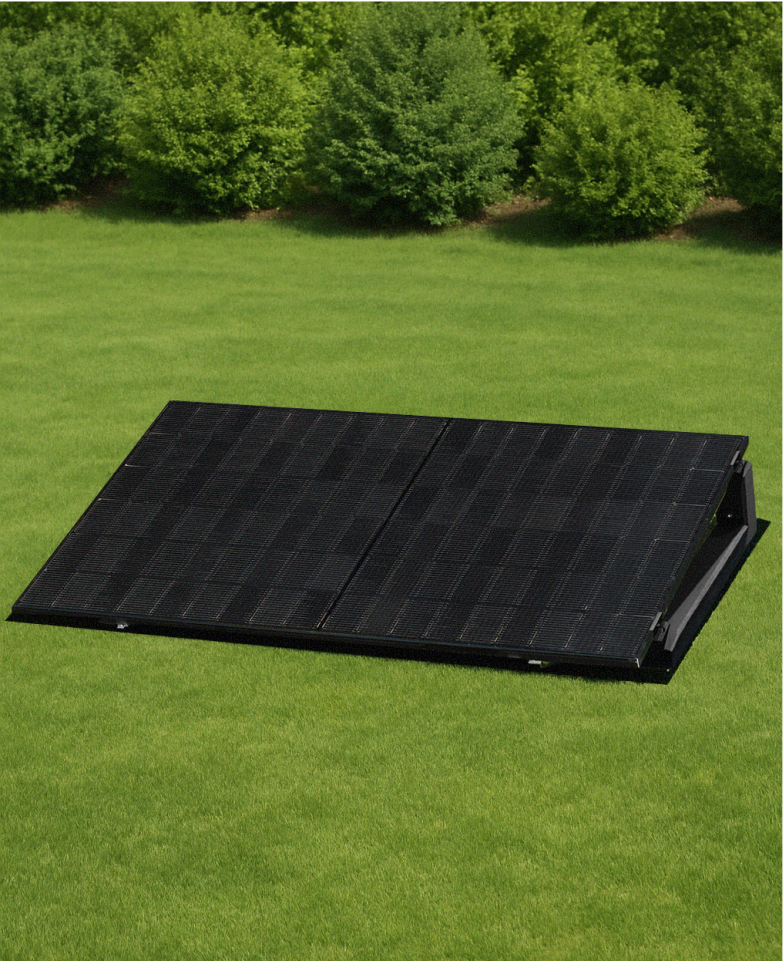

Garten

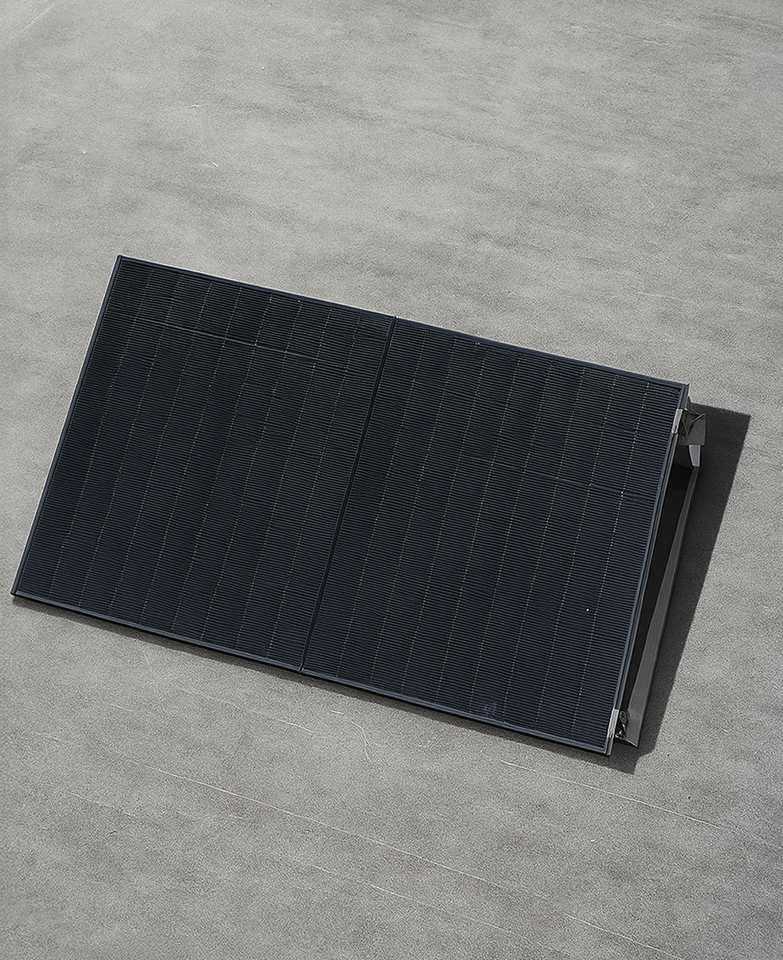

Flachdach

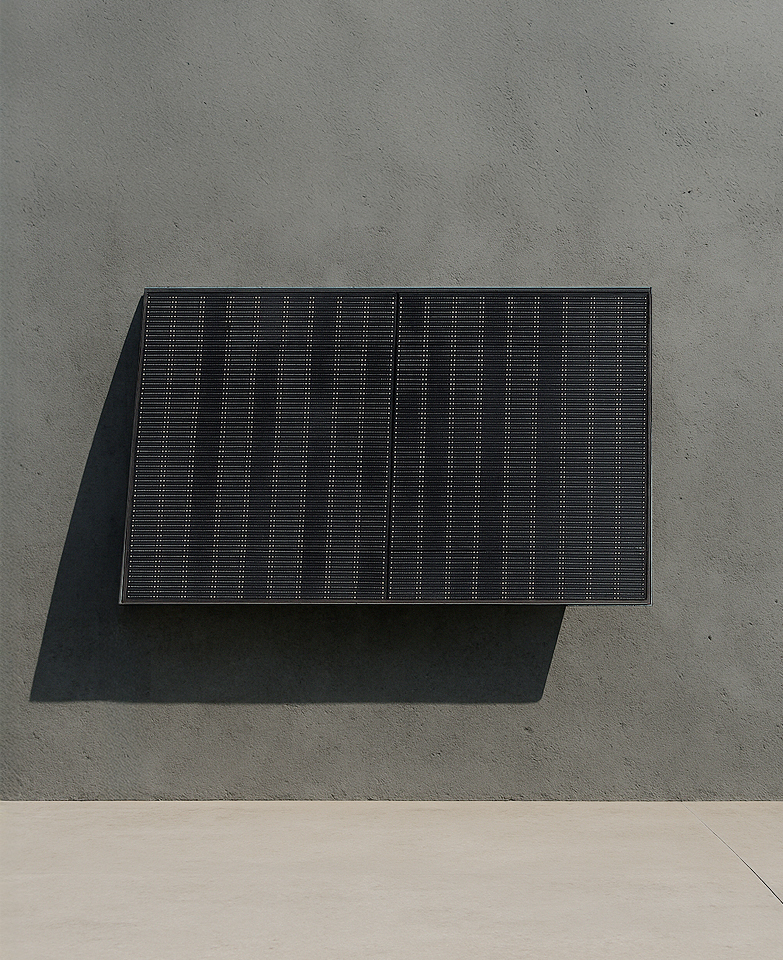

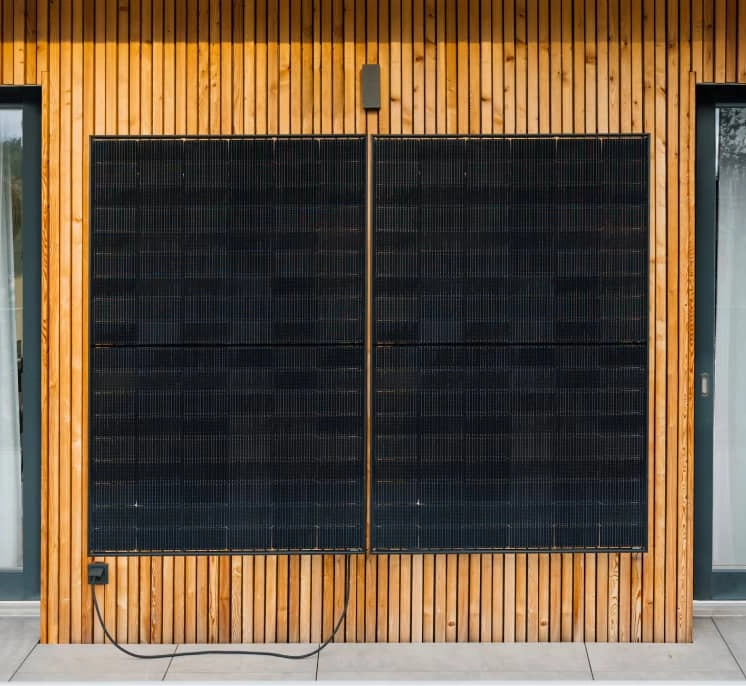

Fassade

Ohne Halterung

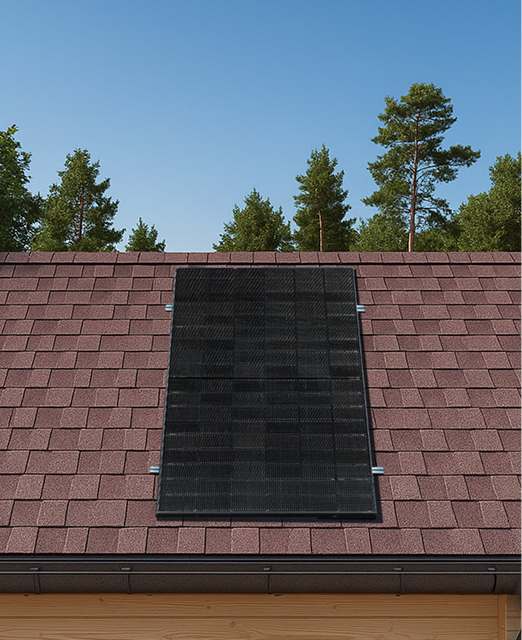

Schrägdach
