Wechselrichter an Hausnetz anschließen: So gelingt Dir die sichere und effiziente Installation

Eine Photovoltaikanlage kann nur dann zuverlässig arbeiten, wenn der Wechselrichter korrekt an das Hausnetz angeschlossen wird. Er bildet die Schnittstelle zwischen Deinen Solarmodulen und der elektrischen Installation im Gebäude. Dabei ist er maßgeblich für die Effizienz, Sicherheit und die tatsächliche Menge an selbst erzeugtem Strom. Viele fragen sich: Wie läuft der Anschluss eigentlich ab, welche Vorgaben gelten und welche Schritte dürfen nur Elektriker übernehmen? In diesem Blogartikel bekommst Du einen Überblick, warum der Netzanschluss eines Wechselrichters so wichtig ist und worauf Du dabei unbedingt achten solltest.

Grundlagen: Was macht ein Wechselrichter eigentlich?

Bevor Du verstehst, wie der Anschluss an das Hausnetz technisch funktioniert, ist es wichtig zu wissen, welche zentrale Rolle der Wechselrichter in Deiner PV-Anlage spielt.

Ein Wechselrichter wandelt den von den PV-Modulen erzeugten Gleichstrom in den für Haushalte typischen Wechselstrom um. Erst dadurch kann der Solarstrom im Haus genutzt oder ins öffentliche Stromnetz eingespeist werden. Gleichzeitig überwacht der Wechselrichter kontinuierlich den Anlagenzustand, schützt vor Überspannungen oder Netzfehlern. Plus: Er optimiert über das sogenannte MPP-Tracking die Leistungsausbeute der Solarmodule. Moderne Geräte kommunizieren zudem über Apps, sodass Du Erträge und Systemstatus jederzeit im Blick hast. Wechselrichter unterscheiden sich zudem in der Art, wie sie den Strom ins Hausnetz einspeisen. Einphasige Geräte speisen den Solarstrom nur auf einer Phase ein und werden typischerweise bei Balkonkraftwerken eingesetzt. Dreiphasige Wechselrichter verteilen die Einspeiseleistung hingegen gleichmäßig auf alle drei Hausnetzphasen und sind bei größeren Anlagen gesetzlich vorgeschrieben. Welche Variante für Dich passt, hängt von der Leistung Deiner Module, den Vorgaben Deines Netzbetreibers und der geplanten Systemarchitektur ab.

Beim Zusammenspiel von PV-Anlage, Wechselrichter und eventuell einem Batteriespeicher gibt es grundsätzlich zwei technische Ansätze. Bei der DC-Kopplung werden PV-Module und Speicher auf der Gleichstromseite verbunden. Dadurch entstehen weniger Wandlungsverluste und das Gesamtsystem arbeitet besonders effizient, vor allem wenn ein Hybrid-Wechselrichter eingesetzt wird. Bei der AC-Kopplung hingegen sind PV-Wechselrichter und Batteriesystem über das Hausnetz miteinander verbunden. Diese Variante bietet viel Flexibilität, da sie sich problemlos in bestehende Anlagen integrieren lässt und ideal ist, wenn Du erst später einen Speicher nachrüsten möchtest. Welche Lösung für Dich die bessere ist, hängt von Deinem aktuellen Aufbau und Deinen zukünftigen Erweiterungsplänen ab.

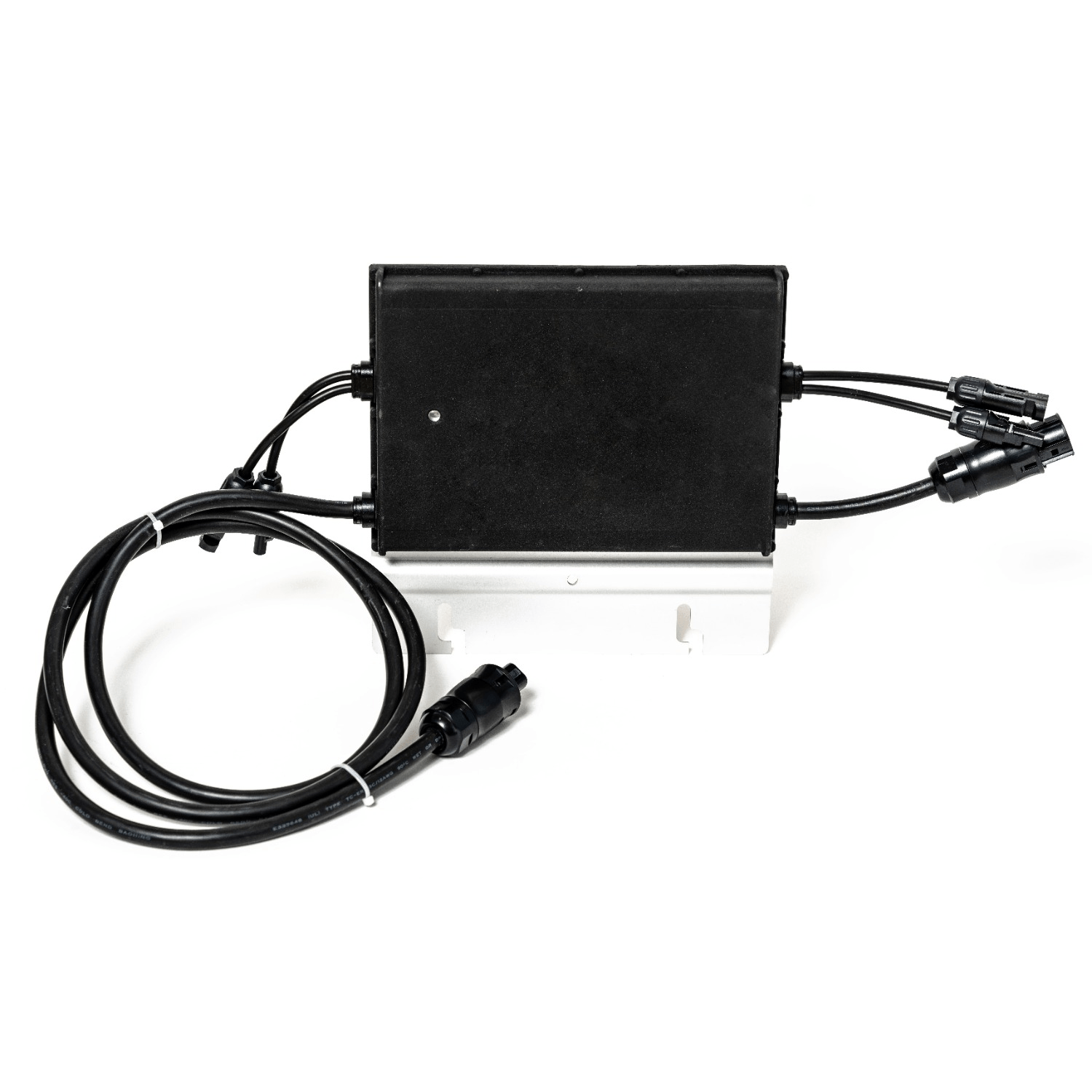

Ecoflow STREAM Ultra X

1.299 €

1.499 €

Hier geht's zum Produkt

Voraussetzungen für den Anschluss an das Hausnetz

Bevor Du den Wechselrichter an Dein Hausnetz anschließt, müssen einige wichtige Voraussetzungen erfüllt sein. Sowohl aus rechtlicher als auch aus technischer Sicht gibt es Anschlussbedingungen, die den sicheren und effizienten Betrieb der Anlage gewährleisten.

Gesetzliche Vorgaben für den Netzanschluss

Bevor die PV-Anlage ans Hausnetz angeschlossen wird, müssen gesetzliche Vorgaben eingehalten werden. Jede Photovoltaikanlage muss beim zuständigen Netzbetreiber angemeldet werden, um eine sichere und regelkonforme Einspeisung zu gewährleisten. Außerdem sind die Einhaltung der VDE-Normen und die Vorgaben des Erneuerbare-Energien-Gesetzes (EEG) verpflichtend. Eine korrekte Anmeldung und Beachtung der Vorschriften stellt sicher, dass Dein Wechselrichter den Netzanforderungen entspricht und die erzeugte Solarenergie problemlos ins öffentliche Netz eingespeist werden kann.

Anforderungen an Elektroinstallation und Sicherheit

Damit der Wechselrichter sicher und effizient an das Hausnetz angeschlossen werden kann, muss die Elektroinstallation bestimmten technischen Anforderungen entsprechen. Zunächst ist der Zählerschrank entscheidend: Er muss ausreichend Platz für die notwendigen Schutzgeräte wie Leitungsschutzschalter, FI- bzw. RCD-Schutzschalter und gegebenenfalls einen Netz- und Anlagenschutz (NA-Schutz) bieten. Die Leitungen zwischen Wechselrichter, Zählerschrank und PV-Modulen müssen für die maximale Leistung der Anlage ausgelegt sein, um Überhitzung, Leistungsverluste oder Beschädigungen zu vermeiden.

Leitungen und Sicherungen müssen der Leistungsklasse der PV-Anlage entsprechen und den Vorschriften der VDE entsprechen. Nur so können Überlastungen, Kurzschlüsse oder Stromschläge verhindert werden. Auch die Erdung und der Potentialausgleich spielen eine zentrale Rolle, um die Sicherheit von Personen und Geräten zu gewährleisten.

Schließlich beeinflusst die Anordnung und Länge der Kabel die Effizienz der PV-Anlage. Kürzere Leitungswege zwischen Wechselrichter, PV-Modulen und Zählerschrank reduzieren Leistungsverluste und erleichtern Wartung, Erweiterungen oder den Anschluss eines Batteriespeichers.

Fachliche Anforderungen für den Netzanschluss

Der Anschluss eines Wechselrichters an das Hausnetz sollte immer von Elektrofachkräften übernommen werden. Auf der AC-Seite liegt Netzspannung an, die bei unsachgemäßer Handhabung gefährlich sein kann. Fachkräfte bringen das nötige Wissen und die Erfahrung mit, um die Installation sicher, zuverlässig und nach allen Vorschriften durchzuführen.

Sie stellen sicher, dass alle Schutzmaßnahmen wie Leitungsschutzschalter, FI-Schutzschalter und Netz- und Anlagenschutz korrekt installiert sind. So wird gewährleistet, dass Deine PV-Anlage stabil arbeitet und die erzeugte Solarenergie problemlos ins Hausnetz eingespeist werden kann.

Zudem dokumentieren Elektrofachkräfte alle Anschlüsse und Schutzvorrichtungen. Das erleichtert spätere Wartungen, Erweiterungen oder Prüfungen durch den Netzbetreiber. Auf diese Weise bist Du nicht nur auf der sicheren Seite, sondern sorgst auch dafür, dass Deine Anlage langfristig effizient und zuverlässig betrieben werden kann.

Wechselrichter richtig positionieren

Der richtige Standort für Deinen Wechselrichter ist entscheidend für die Effizienz und Lebensdauer der Anlage. Der Wechselrichter sollte in einem gut belüfteten Bereich installiert werden, um die während der Stromumwandlung entstehende Wärme abzuführen und vor direkter Sonneneinstrahlung sowie Feuchtigkeit geschützt sein. Eine Position in der Nähe der PV-Module und des Zählerschranks ist ideal, da kürzere Kabelwege Verluste minimieren und die Installation sowie spätere Wartung oder Erweiterungen, etwa durch einen Batteriespeicher, erleichtern.

Schritt-für-Schritt-Anleitung: Wechselrichter an das Hausnetz anschließen

Einen Wechselrichter an Hausnetz anschließen erfordert sorgfältige Planung und sollte ausschließlich von Elektrofachkräften durchgeführt werden. Grundsätzlich lassen sich die Arbeitsschritte in Vorbereitung, DC-Anschluss, AC-Anschluss, Dokumentation/Prüfung und Inbetriebnahme unterteilen.

1. Schritt: Vorbereitung

• Montageort des Wechselrichters festlegen und montieren.
• Kabelwege zu PV-Modulen und Zählerschrank planen und vorbereiten.
• Benötigtes Material, Werkzeuge und Schutzausrüstung bereitstellen.

2. Schritt: DC-Seite vorbereiten und anschließen

• Solarmodule gemäß Planung zu Strings verbinden.
• DC-Kabel sauber verlegen und gegen Beschädigung sichern.
• DC-Anschlüsse am Wechselrichter herstellen (korrekte Polung, sichere Steckverbindungen).
• Alle DC-Verbindungen auf festen Sitz prüfen, Kurzschlüsse vermeiden.

3. Schritt: AC-Anschluss herstellen

• Wechselrichter über Einspeisepunkt oder direkt im Zählerschrank mit dem Hausnetz verbinden.
• Leitungsschutzschalter und FI-/RCD-Schutzschalter einbauen.
• Netz- und Anlagenschutz (NA-Schutz) einrichten.
• Erdung und Potentialausgleich überprüfen.

4. Schritt: Dokumentation und Sicherheitsprüfung

• Verkabelung, Absicherungen und Schutzkomponenten dokumentieren.
• Sichtprüfung aller Leitungen und Verbindungen durchführen.
• Messungen wie Isolationswiderstand und Schutzleiterprüfung durchführen.

5. Schritt: Inbetriebnahme

• Funktion des Wechselrichters testen, inklusive Spannung und Frequenz im Hausnetz.
• Schutzfunktionen (FI, Überstromschutz, NA-Schutz) prüfen.
• Wechselrichter einschalten und Einspeisung freigeben.

6. Schritt: Nachkontrolle und Übergabe

• Anlage kurzzeitig beobachten, um stabilen Betrieb sicherzustellen.
• BetreiberInnen über Sicherheit, Wartung und Verhalten im Störungsfall informieren.

Diese Anleitung sorgt dafür, dass der Wechselrichter effizient, sicher und langlebig betrieben werden kann.

Hybrid-Wechselrichter: Vorteile und Einsatzmöglichkeiten

Ein Hybrid-Wechselrichter kombiniert einen klassischen Wechselrichter mit einem Batteriespeicher. Er wandelt nicht nur den von den PV-Modulen erzeugten Gleichstrom in Wechselstrom um, sondern regelt gleichzeitig, wann der Solarstrom direkt im Haushalt genutzt, in die Batterie eingespeichert oder ins öffentliche Netz eingespeist wird. Dadurch kannst Du Deinen Eigenverbrauch deutlich erhöhen und bist weniger abhängig vom Stromversorger. Ein weiterer Vorteil von Hybrid-Wechselrichtern ist ihre Flexibilität. Sie lassen sich sowohl in Neubauten als auch in bestehenden PV-Anlagen nachrüsten, ohne dass die komplette Installation umgebaut werden muss. Moderne Geräte bieten zudem intelligente Energiemanagement-Systeme, die Verbrauch und Produktion automatisch optimieren. Hybrid-Wechselrichter eignen sich sowohl für Haushalte, die ihren selbst erzeugten Strom speichern und später nutzen möchten, als auch für Anlagen die AC- auch DC-Speicherlösungen integriert haben. Mit einem Hybrid-Wechselrichter wird der Anschluss an das Hausnetz nicht nur einfacher, sondern auch effizienter.

Wechselrichter angeschlossen: Tipps für Betrieb und Monitoring

Sobald der Wechselrichter korrekt an das Hausnetz angeschlossen ist, beginnt der wichtigste Teil: der Betrieb der PV-Anlage. Ein gut konfigurierter Wechselrichter sorgt dafür, dass der Solarstrom optimal genutzt wird, Überspannungen vermieden werden und die Anlage zuverlässig arbeitet.

Moderne Wechselrichter bieten in der Regel ein integriertes Monitoring. Über Apps oder eine Website kannst Du jederzeit Erträge, Verbrauch und Anlagenstatus überwachen. So erkennst Du frühzeitig Fehlfunktionen oder Leistungsverluste und kannst reagieren, bevor größere Probleme entstehen. Zusätzlich ist es sinnvoll, regelmäßige Sichtprüfungen durchzuführen: Kontrolle der Kabelverbindungen, Überprüfung der Lüftungsschlitze und Sicherungen stellen sicher, dass der Wechselrichter dauerhaft effizient arbeitet. Für Hybrid-Systeme lohnt sich zudem die Beobachtung des Batteriestatus, um den Eigenverbrauch zu optimieren.

Fazit: Wichtigste Punkte in Kürze

Ein Wechselrichter bildet das Herzstück jeder PV-Anlage und verbindet Deine Module sicher mit dem Hausnetz. Achte beim Anschluss auf fachgerechte Installation, passende Absicherung und die Einhaltung aller Normen. Hybrid-Wechselrichter bieten zusätzliche Vorteile wie höhere Eigenverbrauchsquote und flexible Speicherintegration. Durch regelmäßiges Monitoring stellst Du sicher, dass Deine Anlage langfristig effizient und störungsfrei arbeitet.
