Solarstecker sind ein unscheinbares, aber zentrales Element Deines Balkonkraftwerks oder Photovoltaikanlage. Sie sorgen dafür, dass der von Deinen Modulen erzeugte Strom sicher und verlustfrei zum Wechselrichter oder Batteriespeicher gelangt. Auch wenn es sich „nur" um Steckverbindungen handelt: Eine falsche Montage oder unpassende Auswahl kann die Leistung und Sicherheit Deiner Mini-Solaranlage entscheidend beeinflussen.
In diesem Beitrag erfährst Du, wie Solarstecker funktionieren, worin sich die Steckertypen unterscheiden, wie Du Solarstecker Schritt für Schritt richtig montierst, und welche Sicherheitsregeln Du dabei unbedingt beachten solltest.

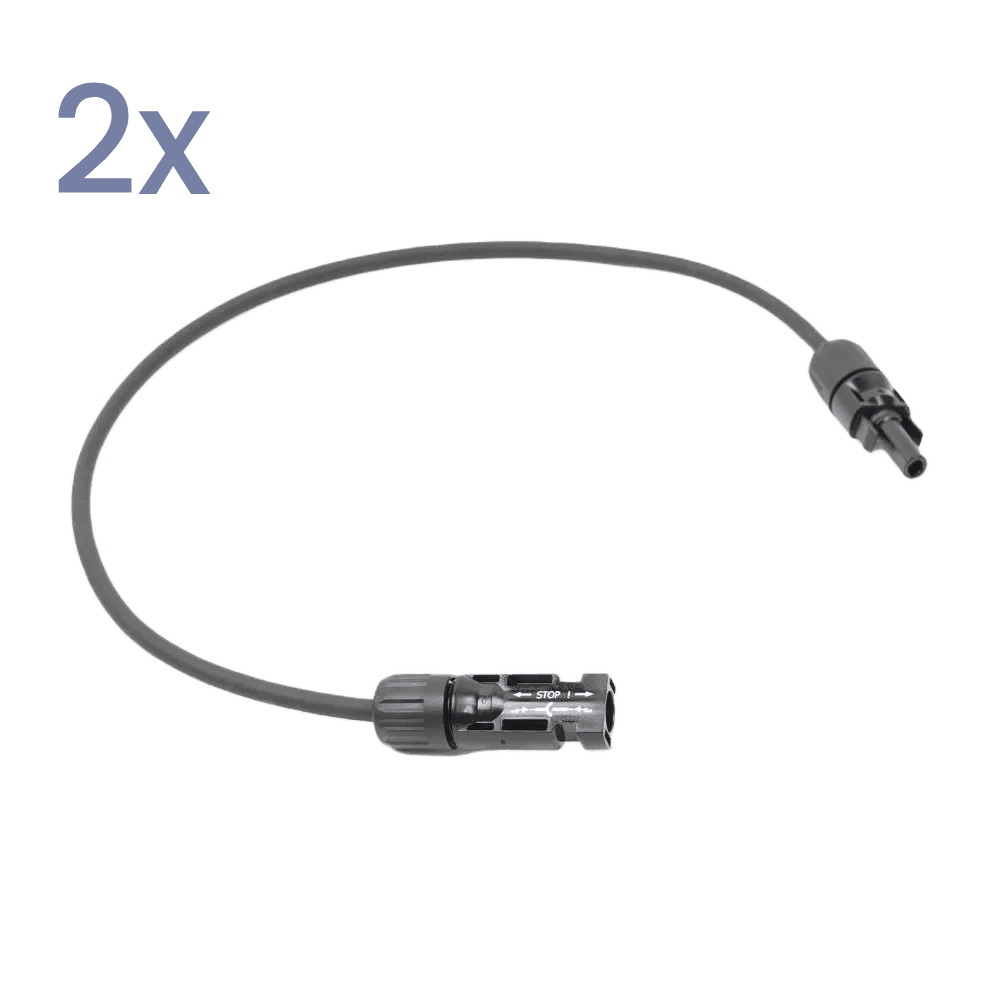

Solarkabel mit MC4-Stecker – DC-Verlängerungskabel 6 mm² (Set, Länge wählbar 1–20 m)
10,49 €
Was genau ist ein Solarstecker (MC4)?
Solarstecker stellen die elektrische Verbindung zwischen Deinen Solarmodulen und den weiterführenden Komponenten wie Wechselrichter oder Speicher her. Sie übertragen Gleichstrom (DC) und sind speziell für den Außeneinsatz konzipiert, also UV-beständig, wetterfest und auf hohe Spannungen ausgelegt.
Solarstecker und Solarkabel sind nicht zwangsläufig dasselbe Bauteil. Kabel transportieren den Strom, Stecker stellen die Verbindung her. Beide müssen richtig aufeinander abgestimmt sein, damit Deine Anlage effizient und sicher funktioniert.
MC4-Stecker: der Standard unter den Solarsteckern
Die meisten Solaranlagen, von der Dach-PV-Anlage bis zum Balkonkraftwerk, nutzen MC4-Stecker. Die Abkürzung steht für „Multi-Contact, 4 mm Kontaktdurchmesser"; entwickelt wurde der Steckertyp ursprünglich vom Schweizer Hersteller Stäubli (ehemals Multi-Contact).
MC4-Stecker werden meist im Set aus einem Stecker- und einem Buchsenteil angeboten. Sie überzeugen durch:
- Eine sichere Einrastverbindung mit hörbarem Klick
- Zuverlässigen Schutz vor versehentlichem Trennen
- Hohe Belastbarkeit für Gleichspannungen bis 1.500 Volt
- Eine wasserdichte, langlebige Verbindung
Zur Polung – ein wichtiger Hinweis: Verlass Dich bei der Polarität nicht allein auf die Bauform (Stecker/Buchse). Bei MC4-Verbindern ist das metallische Kontaktstück im Inneren gegenläufig zum Kunststoffgehäuse, und die Zuordnung ist je nach Hersteller nicht immer gleich. Orientiere Dich deshalb immer an der +/−-Kennzeichnung auf dem Kabel oder Modul, nicht am „Aussehen" des Steckers. Eine falsche Polung kann zu Kurzschlüssen oder zur Beschädigung von Wechselrichter oder Speicher führen.
Y-Stecker für Parallelschaltungen
Besonders bei Balkonkraftwerken kommen auch Y-Stecker (auch T-Stecker genannt) zum Einsatz. Sie ermöglichen die Parallelschaltung mehrerer Solarmodule: Die Spannung bleibt gleich, die Stromstärken addieren sich – ideal, um zwei oder mehr Module zu kombinieren.
Bei Y-Steckern solltest Du besonders auf den maximal zulässigen Strom Deiner Kabel und Stecker achten, ausschließlich geprüfte, MC4-kompatible Y-Stecker einsetzen und die richtige Polarität sicherstellen. Prüfe außerdem, ob Dein Wechselrichter für die Parallelschaltung ausgelegt ist.
Musst Du Solarstecker überhaupt selbst montieren?
In den meisten Fällen nicht. Die DC-Kabel von priwatt sind bereits mit den passenden Solarsteckern konfektioniert. Du musst also nichts crimpen, sondern steckst die Verbindungen nur noch zusammen, ganz nach dem Plug-&-Play-Prinzip.
Solarkabel mit MC4-Stecker – DC-Verlängerungskabel 6 mm² (Set, Länge wählbar 1–20 m)
10,49 €
Selbst montieren musst Du Solarstecker nur, wenn Du zum Beispiel ein Kabel kürzt, eine individuelle Länge brauchst oder eine bestehende Anlage erweiterst. Für diese Fälle zeigen wir Dir jetzt Schritt für Schritt, wie es geht.
Das brauchst Du: Werkzeug und Vorbereitung
Für eine saubere Montage brauchst Du:
- DC-Solarkabel (UV-beständig, doppelt isoliert, passender Querschnitt – meist 4 mm² oder 6 mm²)
- passende MC4-Stecker und -Kontakte
- eine PV-Crimpzange (mit passender Matrize für Deinen Querschnitt)
- einen Abisolierer und die MC4-Montageschlüssel zum Verschrauben
So montierst Du Solarstecker in 4 Schritten
1. Kabel abisolieren. Entferne etwa 6 bis 7 mm der Isolierung vom Kabelende, ohne die Kupferlitzen zu beschädigen. Die freigelegten Litzen sollten gleichmäßig und ohne Quetschungen sein.
2. Crimpkontakt setzen. Setze den Crimpkontakt auf das abisolierte Ende und presse ihn mit der passenden Matrize fest. Mach anschließend die Halteprobe: Der Kontakt darf sich nicht mehr vom Kabel lösen lassen.
3. Stecker zusammenbauen. Führe den gecrimpten Kontakt in das Steckergehäuse ein, bis er hörbar einrastet („Klick"). Verschraube dann das Gehäuse mit dem Dichtungsring fest – nur so entsteht eine wasserdichte Verbindung. Zieh die Überwurfmutter mit dem Montageschlüssel handfest an.
4. Verbindung herstellen. Stecke die beiden Steckerteile zusammen, bis sie einrasten. Kontrolliere anhand der Kabelkennzeichnung, dass Plus an Plus und Minus an Minus liegt.
Genauso schließt Du Deine Verbindungskabel auch an einen Stromspeicher an, so nutzt Du Deinen Solarstrom auch abends und steigerst Deinen Eigenverbrauch spürbar.
Sicherheit zuerst: Diese zwei Regeln sind entscheidend
Zwei Dinge, die in vielen Anleitungen fehlen, aber wirklich wichtig sind:
- Trenne Solarstecker niemals unter Last. MC4-Verbinder sind keine „lasttrennenden" Schalter. Wenn ein Modul in der Sonne Strom liefert und Du die Verbindung ziehst, kann ein gefährlicher Gleichstrom-Lichtbogen entstehen. Trenne DC-Verbindungen deshalb nur, wenn kein Strom fließt – also den Wechselrichter/Speicher vorher vom Netz nehmen und die Module abdecken oder bei Dunkelheit arbeiten.
- Mische niemals Steckermarken. Verschiedene „MC4-kompatible" Stecker sehen oft identisch aus, sind aber nicht immer sauber aufeinander abgestimmt. Kombinierst Du Gehäuse und Kontakte unterschiedlicher Hersteller, können Dichtheit und Kontaktdruck leiden – das führt zu Korrosion, Übergangswiderständen und im Extremfall zu Brandgefahr. Verwende Stecker und Buchse immer vom selben Hersteller.
Zertifizierungen und Normen: Darauf solltest Du achten
Damit Deine Steckverbindungen sicher, langlebig und normkonform sind, solltest Du auf geprüfte Produkte setzen:
- IEC 62852 – internationale Norm für Photovoltaik-Steckverbinder
- UL 6703 – US-amerikanische Sicherheitsanforderungen
- Zusätzlich ein TÜV-Prüfzeichen als unabhängiger Qualitätsnachweis
Häufige Fehler beim Solarstecker montieren
- Zu viel oder zu wenig abisoliert – der Kontakt sitzt nicht sauber, es entstehen Übergangswiderstände.
- Mit der Kombizange gecrimpt statt mit der PV-Crimpzange – unsichere Verbindung.
- Überwurfmutter nicht fest genug angezogen – die Verbindung ist nicht wasserdicht.
- Steckermarken gemischt – Dichtheit und Kontakt leiden.
- Unter Last getrennt – Lichtbogengefahr.
Fazit: Solarstecker – klein, aber sicherheitsrelevant
Auch wenn Solarstecker unscheinbar wirken: Sie sind ein kritisches Bauteil Deiner PV-Anlage. Achte auf Qualität, Kompatibilität, die richtige Polung laut Kabelkennzeichnung und eine fachgerechte Montage – dann sorgst Du für maximale Sicherheit, hohe Effizienz und eine lange Lebensdauer.
Am einfachsten ist es mit einem Komplettset: Unsere Balkonkraftwerk-Komplettsets sind bereits mit fertig konfektionierten Steckverbindungen ausgestattet. So schließt Du Deine Solaranlage ganz ohne Crimpen an – sicher, schnell und effizient.
