Aufbau einer Wärmepumpe erklärt: Das passiert in Deiner modernen Heizlösung!

Eine Wärmepumpe besteht aus vier Hauptkomponenten – Verdampfer, Verdichter, Verflüssiger und Expansionsventil – die in einem geschlossenen Kältemittelkreislauf zusammenarbeiten und Umweltwärme auf ein nutzbares Temperaturniveau bringen. Da dieser technische Aufbau grundlegend anders konzipiert ist als bei Gas- oder Ölheizungen und auf einem thermodynamischen Kreislauf statt auf Verbrennung basiert, wirkt die Technik auf den ersten Blick oft komplex.

Dieser Ratgeber erklärt Dir den technischen Aufbau Deiner Wärmepumpe, welche Bauteile wofür zuständig sind und warum diese innovative Konstruktion so viel effizienter arbeitet als herkömmliche Heizsysteme.

Überblick zur Funktionsweise einer Wärmepumpe

Anders als bei einer klassischen Heizung, die Energie durch Verbrennung von Gas oder Öl erzeugt, nutzt eine Wärmepumpe einen geschlossenen Kältekreislauf. Dieses Grundprinzip kennst Du vielleicht von Deinem Kühlschrank, nur umgekehrt: Statt Wärme aus einem Raum zu entziehen, pumpt die Wärmepumpe Umweltwärme aus Luft, Erdreich oder Grundwasser in Dein Gebäude.

Für diesen Prozess braucht es mehrere spezialisierte Komponenten, die perfekt aufeinander abgestimmt sein müssen. Jedes Bauteil übernimmt eine präzise Funktion im Kreislauf, von der Wärmeaufnahme über die Verdichtung bis zur Wärmeabgabe.

Wärmepumpe einfach erklärt: Die entscheidenden Komponenten

Der Aufbau jeder Wärmepumpe basiert auf vier Kernkomponenten, die den thermodynamischen Kreislauf bilden:

1. Verdampfer,
2. Verdichter (Kompressor),
3. Verflüssiger (Kondensator)
4. Expansionsventil

Diese Bauteile sind in einem hermetisch abgedichteten System verbunden, in dem ein spezielles Kältemittel zirkuliert.

Das Kältemittel ist dabei der eigentliche Wärmetransporteur. Moderne Systeme setzen zunehmend auf umweltfreundliche Varianten wie R290 (Propan) mit niedrigem Global Warming Potential, da strengere EU-Vorschriften ältere Kältemittel wie R410A ablösen.

Je nach Wärmepumpentyp kommen zusätzliche Bauteile hinzu: Bei Luft Wärmepumpen etwa ein Ventilator für den Luftstrom, bei Erdwärmepumpen ein Solekreislauf. Hinzu kommen Steuerungseinheiten, Sensoren für Druck und Temperatur sowie Sicherheitsventile, die einen zuverlässigen und effizienten Betrieb gewährleisten.

Wärmepumpen-Aufbau im Detail: Die wichtigsten Bauteile

Um zu verstehen, wie eine Wärmepumpe aufgebaut ist, lohnt sich ein genauer Blick auf die vier Hauptkomponenten des Kältemittelkreislaufs. Jede dieser Komponenten ist unverzichtbar – fällt eine aus, steht das gesamte System still.

Bei der Bauweise unterscheidet man grundsätzlich zwischen Monoblock und Split-Systemen.

• Im Monoblock sind alle Komponenten in einem wetterfesten Gehäuse vereint, typischerweise mit Maßen von etwa 1,8 m Höhe und 1,2 m Breite für Geräte mit 10-15 kW Leistung.
• Bei der Split-Bauweise verteilen sich die Bauteile auf eine Außen- und eine Inneneinheit, verbunden durch isolierte Kältemittelleitungen von bis zu 30 m Länge.

1. Verdampfer: Die Wärmeaufnahme-Einheit

Der Verdampfer ist der erste Baustein im Kreislauf und verantwortlich für die Wärmeaufnahme aus der Umwelt. Hier nimmt das flüssige Kältemittel Energie auf und verdampft – daher der Name. Diese Funktion ist entscheidend für die gesamte Effizienz Deiner Wärmepumpenheizung.

Konstruktiv handelt es sich meist um einen Wärmetauscher mit großer Oberfläche. Bei einer Luft Wasser Wärmepumpe unterstützt ein Ventilator den Luftstrom über die Lamellen, um den Wärmeübergang zwischen Umgebungsluft und Kältemittel zu optimieren. Die Materialien – häufig Kupfer oder Aluminium – müssen korrosionsbeständig sein und einen exzellenten Wärmetausch ermöglichen.

Für welche Wärmequellen sind verschiedene Verdampfer-Bauarten geeignet?

• Luftverdampfer für Luft-Wasser-Wärmepumpen: Lamellenwärmetauscher mit integriertem Ventilator, der Umgebungsluft über die Kühlflächen führt. Besonders wichtig ist hier der Schutz vor Vereisung bei niedrigen Temperaturen.
• Sole-Wärmetauscher für Erdwärmepumpen: Der Verdampfer ist mit einem Solekreislauf gekoppelt – einem Wasser-Frostschutz-Gemisch, das Wärme aus dem Erdreich transportiert. Die konstante Bodentemperatur ermöglicht stabile Effizienzwerte.
• Grundwasser-Wärmetauscher für Wasser-Wasser-Systeme: Plattenwärmetauscher, die direkt mit dem Grundwasser in Kontakt stehen. Höchste Anforderungen an Korrosionsschutz, da Mineralien im Wasser aggressiv sein können.

Warum der Verdampfer so entscheidend für die Effizienz ist

Die Wärmeübertragungsfläche des Verdampfers bestimmt maßgeblich, wie viel Umweltwärme Deine Wärmepumpe aufnehmen kann. Typische Wärmetauscher haben eine Fläche von 1-2 m² bei einer 8 kW Anlage. Je größer und optimierter diese Fläche, desto besser der Wärmetausch und desto höher die Jahresarbeitszahl.

2. Verdichter: Das Herzstück Deiner Wärmepumpe

Der Verdichter – auch Kompressor genannt – ist das energieintensive Herzstück jeder Wärmepumpe. Er verdichtet den Kältemitteldampf aus dem Verdampfer stark, wodurch Druck und Temperatur proportional ansteigen. Ein typischer 8 kW Verdichter verbraucht dabei etwa 2-2,5 kW Strom, um 6-7 kW Wärme zu erzeugen.

Die Bauteile bestehen meist aus Edelstahl oder speziellen Legierungen, um den hohen mechanischen und thermischen Belastungen standzuhalten. ExpertInnen schätzen, dass der Kompressor bis zu 75 % der Gesamteffizienz bestimmt und für etwa 80 % der Stromkosten verantwortlich ist.

Typische Verdichter-Bauarten und ihre Einsatzgebiete

• Scroll-Verdichter sind die häufigste Bauart in Einfamilienhäusern. Sie arbeiten mit zwei ineinandergreifenden Spiralen und sind besonders geräuscharm – ein wichtiger Vorteil für Wohngebiete. Lebensdauer: 15-20 Jahre bei guter Wartung.
• Kolbenverdichter eignen sich für große Leistungsbereiche und kommen eher in gewerblichen Anlagen zum Einsatz. Sie sind robuster, aber auch lauter als Scroll-Kompressoren.
• Schraubenverdichter findest Du vorwiegend in industriellen Anwendungen mit sehr hohen Wärmeleistungen. Sie bieten höchste Effizienz bei Dauerbetrieb.

Wann lohnt sich Inverter-Technologie besonders?

Moderne Wärmepumpen setzen auf Inverter-Technologie mit variabler Verdichterdrehzahl. Statt nur an/aus zu schalten, passt der Kompressor seine Leistung stufenlos an den aktuellen Wärmebedarf an.

3. Verflüssiger und Expansionsventil: Wärmeabgabe und Druckregulierung

Der Verflüssiger (auch Kondensator genannt) überträgt die im Verdichter erzeugte Heizwärme an Dein Heizsystem. Das heiße, komprimierte Kältemittel gibt seine Wärmeenergie an das Heizwasser ab und kondensiert dabei zurück in die flüssige Phase. Häufig kommen Plattenwärmetauscher zum Einsatz, die durch ihren großen Oberflächenkontakt besonders effizient arbeiten.

Das Expansionsventil – auch Drosselventil genannt – schließt den Kreislauf. Es reduziert den Druck des flüssigen Kältemittels abrupt und nutzt dabei den Joule Thomson Effekt: Durch die plötzliche Druckänderung kühlt das Kältemittel stark ab und ist bereit für den nächsten Zyklus im Verdampfer.

Wichtige konstruktive Besonderheiten

Die Wärmetauscherflächen im Verflüssiger müssen für effiziente Kondensation optimiert sein. Moderne Systeme nutzen entweder thermostatische oder elektronische Expansionsventile, letztere ermöglichen eine präzisere Druckregelung und damit höhere Effizienz.

Wo zeigen sich Qualitätsunterschiede am deutlichsten?

• Materialqualität: Hochwertige Wärmetauscher aus korrosionsbeständigen Legierungen halten deutlich länger.
• Präzision der Druckregelung: Minimale Undichtigkeiten können den COP um bis zu 20 % senken, hier zahlt sich Fertigungsgenauigkeit aus.
• Isolierung: Gut isolierte Verflüssiger minimieren Wärmeverluste und steigern die Effizienz des gesamten Systems.

Vergleich: Wie unterscheiden sich die Aufbauten verschiedener Wärmepumpentypen?

Die grundlegende Wärmepumpentechnik ist bei allen Wärmepumpenarten identisch, der Unterschied liegt in der Art der Wärmequelle und den darauf abgestimmten Komponenten. Während eine Luft Wasser Wärmepumpe ihre Energie aus der Umgebungsluft bezieht, nutzt eine Sole Wasser Wärmepumpe die konstante Temperatur im Erdreich über Sonden oder Kollektoren. Die Wasser Wasser Wärmepumpe zapft hingegen das Grundwasser als Wärmequelle an.

Bei Luftwärmepumpen gibt es zusätzlich die Unterscheidung zwischen Monoblock- und Split-Bauweise. Der Monoblock vereint alle Komponenten in einem Gehäuse und stellt geringere Anforderungen an die Installation. Split-Systeme verteilen den Kreislauf auf zwei Einheiten und erreichen oft höhere Leistungen bis 20 kW – sie eignen sich besonders für Sanierungen, da die Platzierung flexibler ist.

Aufbau-Unterschiede im Vergleich

Die Sole Wasser Systeme bieten durch die konstante Erdreichtemperatur stabilere Effizienzwerte, erfordern aber Erschließungsarbeiten wie Tiefenbohrungen von 200-400 m. Bei Luft Wasser Wärmepumpen liegt der Vorteil in der einfachen Installation ohne Erdarbeiten.

Warum dieser modulare Aufbau langfristig Vorteile bringt

Moderne Wärmepumpen setzen auf einen modularen Aufbau mit klar getrennten Funktionseinheiten. Diese Bauweise ist kein Zufall, sondern bietet handfeste Vorteile für Wartung, Reparatur und Zukunftssicherheit.

Hersteller heben hervor, dass modulare Designs zukünftig noch anpassbarer werden, beispielsweise durch austauschbare Kompressoren für Upgrades. Das bedeutet: Wenn in einigen Jahren effizientere Verdichter verfügbar sind, könnte ein Austausch möglich sein, ohne das gesamte Gerät ersetzen zu müssen.

Warum diese Bauweise so entscheidend für Dich ist

• Einfacher Zugang zu Verschleißteilen: Serviceöffnungen ermöglichen schnelle Wartung ohne Demontage des gesamten Systems.
• Kosteneffiziente Reparaturen: Defekte Komponenten können einzeln getauscht werden, statt die ganze Anlage ersetzen zu müssen.
• Zukunftssichere Technologie: Steuerungsupdates und Komponentenverbesserungen lassen sich integrieren.
• Bessere Qualitätskontrolle: Jedes Bauteil kann vom Hersteller separat auf höchste Standards geprüft werden.

Wie Kältemittel und Steuerungstechnik den Aufbau beeinflussen

Das Kältemittel ist weit mehr als nur ein Transportmedium, es beeinflusst den gesamten Aufbau einer Wärmepumpe. Moderne Systeme nutzen zunehmend natürliche Kältemittel wie R290 (Propan), die einen extrem niedrigen Siedepunkt haben und besonders umweltfreundlich sind.

Allerdings stellen diese Kältemittel besondere Anforderungen an die Konstruktion: R290 ist brennbar und erfordert entsprechende Sicherheitsvorkehrungen wie verstärkte Dichtungen und spezielle Gehäusekonzepte. Die EU-Vorschriften zur Reduzierung des Global Warming Potential treiben diese Entwicklung voran, Prognosen zeigen, dass bis 2026 etwa 70 % der Neuinstallationen in Deutschland mit Kältemitteln arbeiten werden, die ein GWP unter 150 haben.

Die Lebensdauer des Kältemittels ist bei intaktem Kreislauf praktisch unbegrenzt. Regelmäßige Dichtheitsprüfungen nach EN 378 (empfohlen alle zwei Jahre) stellen sicher, dass keine Leckagen auftreten.

Intelligente Steuerung Deiner Wärmepumpe

Die Steuerungseinheit koordiniert alle Komponenten und optimiert den Betrieb kontinuierlich. Moderne Wärmepumpen sind mit Sensoren für Temperatur, Druck und Füllstand ausgestattet, die in Echtzeit Daten liefern.

Was die Steuerung alles überwacht:

• Außentemperatur für bedarfsgerechte Leistungsanpassung
• Vorlauf- und Rücklauftemperatur im Heizkreis
• Kältemitteldruck an verschiedenen Punkten im Kreislauf
• Verdichterdrehzahl bei Inverter-Systemen
• Abtauzyklen bei Luftwärmepumpen

Smart-Home-Integration ermöglicht Dir die Fernüberwachung und -steuerung per App. Selbstdiagnosefunktionen erkennen potenzielle Probleme frühzeitig, etwa wenn Sensoren ungewöhnliche Druckwerte melden, die auf eine beginnende Undichtigkeit hindeuten könnten.

Zusatzkomponenten für optimale Performance

Neben den Kernkomponenten des Kältekreislaufs braucht eine effiziente Wärmepumpenheizung weitere Bauteile für den optimalen Betrieb:

• Pufferspeicher: Gleichen Schwankungen zwischen Wärmeerzeugung und Wärmebedarf aus und reduzieren die Taktung des Verdichters.

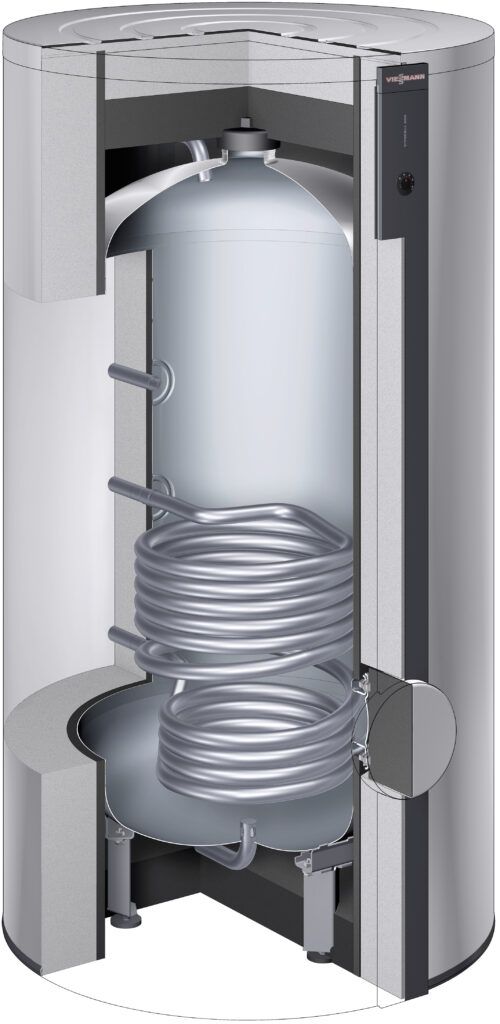

• Warmwasser-Speicher: Ermöglichen die Brauchwassererwärmung unabhängig vom Heizbetrieb – bei Kombisystemen in einem Gerät integriert.
• Hydraulische Weichen und Verteiler: Entkoppeln den Wärmepumpenkreislauf vom Heizkreislauf und ermöglichen verschiedene Vorlauftemperaturen für unterschiedliche Heizkreise.
• Abtaueinrichtungen: Bei Luft Wärmepumpen unverzichtbar, um Vereisung des Verdampfers im Winter zu verhindern und den zuverlässigen Betrieb zu gewährleisten.

Praxisbeispiel: So ist eine moderne Luft-Wasser-Wärmepumpe aufgebaut

Schauen wir uns den konkreten Aufbau einer modernen Monoblock Luft Wasser Wärmepumpe an. Im wetterfesten Außengehäuse sind alle Kernkomponenten untergebracht:

Oberer Bereich: Der Verdampfer mit seinen Lamellen nimmt die gesamte Rückseite ein. Davor sitzt der Axialventilator, der die Umgebungsluft ansaugt und über die Wärmetauscherflächen führt.

Mittlerer Bereich: Hier befindet sich das Herzstück – der Scroll-Verdichter mit Inverter-Steuerung. Daneben sind Verflüssiger und Expansionsventil angeordnet, gut isoliert, um Wärmeverluste zu minimieren.

Unterer Bereich: Die Steuerungselektronik und Sensorik sowie die Anschlüsse für den Heizkreislauf. Serviceöffnungen ermöglichen Wartungsarbeiten, ohne das Gerät komplett öffnen zu müssen.

Die Hydraulikanschlüsse führen direkt ins Haus zum Wärmeverteil und Speichersystem. Bei Split-Systemen würde sich der Verflüssiger stattdessen in einer separaten Inneneinheit befinden, verbunden durch isolierte Kältemittelleitungen.

Warum hochwertige Komponenten den Aufbau optimieren

Die Qualität der einzelnen Bauteile entscheidet maßgeblich über Effizienz, Lebensdauer und Betriebskosten Deiner Wärmepumpe. Gerade beim Verdichter – der 75 % der Effizienz bestimmt – macht sich Qualität bezahlt.

Wo sich Premium-Komponenten bemerkbar machen:

• Scroll-Kompressoren aus hochwertigen Legierungen erreichen Laufzeiten von 15-20 Jahren statt nur 10-12 Jahren.
• Korrosionsbeständige Verdampfer-Lamellen aus Kupfer oder behandeltem Aluminium widerstehen auch aggressiver Umgebungsluft.
• Präzise gefertigte Expansionsventile ermöglichen exakte Druckregelung und verhindern Effizienzverluste.
• Hochwertige Isolierung minimiert Wärmeverluste zwischen den Komponenten.

Auch die Geräuschentwicklung hängt stark von der Konstruktionsqualität ab. Vibrationsdämpfung am Verdichter, aerodynamisch optimierte Ventilatoren und schallisolierte Gehäuse machen den Unterschied zwischen einem kaum hörbaren und einem störenden Gerät.

Fazit

Der technische Aufbau einer Wärmepumpe basiert auf vier Kernkomponenten – Verdampfer, Verdichter, Verflüssiger und Expansionsventil – die in einem geschlossenen Kältemittelkreislauf zusammenarbeiten. Dieses Prinzip ist bei allen Wärmepumpenarten identisch, unterscheidet sich aber in der Ausführung je nach Wärmequelle.

Der modulare Aufbau moderner Wärmepumpen ist dabei kein Nachteil, sondern ein echter Vorteil: Er ermöglicht gezielte Wartung, kosteneffiziente Reparaturen und sogar zukünftige Upgrades einzelner Komponenten. Mit Inverter-Technologie, intelligenter Steuerung und umweltfreundlichen Kältemitteln wie R290 sind aktuelle Systeme auf jahrzehntelangen, effizienten Betrieb ausgelegt.

Die Qualität der Bauteile bestimmt dabei maßgeblich Effizienz und Lebensdauer. Mit COP-Werten von 4-5 erzeugen gut konzipierte Wärmepumpen das Vier- bis Fünffache der eingesetzten elektrischen Energie als Wärme, eine Effizienz, die keine Verbrennung erreichen kann!
